Autor Tema: Instalación de sonda/GPS en un Prowler Elite 4.5  (Leído 7822 veces)

Desconectado Albatros

  • Usuario
  • Mensajes: 68
  • Ubicación: Rincón de la Victoria
    • Pesca en Kayak  -Málaga-
Instalación de sonda/GPS en un Prowler Elite 4.5
« en: 03 de Agosto de 2007, 19:56:20 pm »
Hola a todos,   :D

En este post hago una pequeña descripción del proceso que llevé acabo para instalar una sonda Eagle 240i/GPS en mi  Prowler 4.5.
-Válido también para otros modelos de sonda-.

Objetivo:
Instalar una sonda que mejore al kit de instalación original de OceanKayak NZ y que además sea compatible con otras marca.

Antecedentes:
El Prowler elite 4.5 es uno de los pocos kayak que traen en la quilla un espacio  previsto para la colocación  de un transductor en contacto directo con el agua.
OceanKayak en Nueva Zelanda, anuncia un kit -Foto.1- para la instalación de una sonda Humminbird en este kayak, que desde mi punto de vista  es susceptible de mejorar, por lo que me ha animado a realizar el brico que muestro a continuación.

Foto-1
Kit NZ.   ¡Ojo…! … el kit NZ es solo valido para el transductor  Humminbird!!! :!:  :!:


Reflexión:
      Por varios motivos que comentaré, no quise adaptarme al kit de OceanKayak NZ -Foto.1-; precio, disponibilidad, incompatibilidad con mi sonda y sobre todo por no tener el acabado que me hubiese gustado. Observar en el kit NZ –arriba-, la caja que trae de serie esta fuera de su habitáculo para dejar espacio a la sonda y además ocupa el  hueco de las bebidas -
También una de las ventajas que se anuncian de la Prowler elite 4.5, es que no se necesita  taladrar el casco para colocar el transductor, pero paradójicamente, en su kit se requiere hacer 5 taladros al kayak para colocar la placa que fija a la sonda.

Una vez visto los problemas/deficiencias del kit NZ, y no encontrando otras alternativas, me replantee adaptar/instalar por mi mismo la sonda Eagle 240i+GPS. Por lo que me puse a idear un sistema que fuese sencillo, buen acabado y que no modifique los espacios previstos para la cajita central y las bebidas, como ocurre en el Kit  original NZ.

Manos a la obra:
      Tuve claro desde el primer momento que tendría que fabricarme un molde con algún compuesto/resina que me sirviese tanto para fijar la base de la sonda como el transductor. Por lo que busqué un producto que cumpliese con las siguientes características:
   -  Fácil de aplicar y desmoldear  -muy importante-.
   -  Un tiempo de trabajo óptimo y endurecimiento rápido.
   -  Baja temperatura de reacción  -exotermia- , para que no hayan deformaciones.
   -  Material no quebradizo y con la dureza suficiente para atornillar directamente la sonda al molde. ¡No quiero más taladros!

Mareado más que una perdiz y en este caso no por las olas, encontré en el comercio miles de muy buenos productos pero no todos aptos para este cometido. Para este trabajo, seleccioné el “F18” de Axson, una resina de colada rápida en dos componentes –muy interesante también para multitud de trabajos-.

Materiales empleados:
    -  F18  –resina de colada rápida -
    -  Tubo pvc 15 cm. –para aislar de la resina el cable y esparrago-
    -  Espárrago de acero inox  y tuerca de 6 mm.  –para la unión de ambos moldes-
    -  Plastilina.
    -  Vaselina. –para facilitar el desmoldeado-


Fabricación:
      El molde lo he realizado en dos partes; la que fija el transductor en la quilla -Foto.2- y la que forma la base para fijar/atornillar la sonda -Foto.5.
Lo hago en dos partes con el fin que pueda ser desmontado en caso de necesidad.

Foto-2
1º - Colocamos el kayak al revés –quilla arriba- y totalmente horizontal. Aplicamos una pequeña capa de vaselina a las paredes que formaran el molde –Para facilitar el desmoldeado-.
 2º - Pasamos el cable del transductor y el espárrago de acero inox a través de boquete -Foto.3-. A continuación se rellena el boquete en la parte central con un poco de plastilina para hacer un “tapón”, con dos propósitos,  uno el de fijar y central el espárrago y el otro, para que la resina no se derrame por la parte inferior.

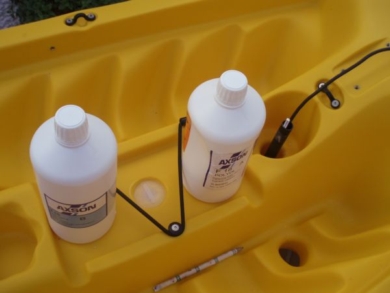

3º - Se hace una mezcla de 100 cc. de F18 con  los dos componentes -A y B en las mismas proporciones-
 Nota: El compuesto tiene un tiempo de trabajo de 8 minutos y 45 de fraguado.

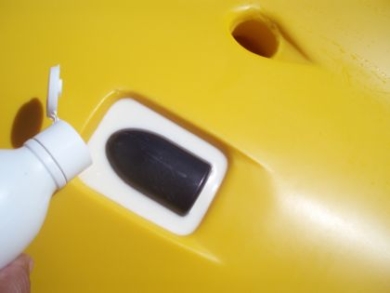

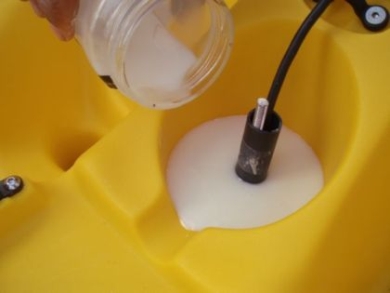

4º - Se rellena el receptáculo del transductor, como muestra la foto nº2… ¡Acabado perfecto!


F-3 F-4
5º - Transcurrido 45 minutos, le damos la vuelta al kayak como si de un pollo se tratase.

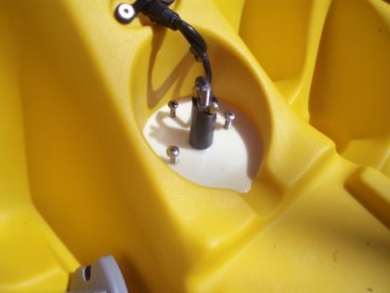

6º - Ponemos un poquito de plastilina al fondo del boquete -Foto.3- para que no se una con la resina del molde anterior, pasamos el cable y espárrago de acero inox a través del tubito negro -Foto.4-,  lo deslizamos hasta el fondo hasta clavarlo en la plastilina para evitar que la resina no entre en contacto con el cable.


F-5 F-6
7º - Colocaremos el Kayak paralelo al suelo, preferentemente con una pequeña inclinación de unos 5º -¡importante!- :!:   con la proa hacia abajo, con el propósito de crear una pequeña pendiente en el molde, que servirá para que no se hagan encharcamientos de agua. A continuación se procede al relleno de resina -Foto.5- y esperamos a que fragüe.
8º -  En la base del molde que acabamos de crear, marcaremos los tres agujeros que fijaran el soporte de la sonda con unos tornillos -Foto.6-. Con el fin de facilitar la rosca, haremos en las tres marcas un pequeño taladros de 2 mm.  -no profundizar más de 2 cm.- A continuación uniremos los dos moldes, el del transductor y el de la base con una palometa/tuerca de 6 mm .


F-7 F-8
9º - Atornillamos directamente –sin tacos- el soporte a la base -Foto.7- y a continuación fijamos la sonda.-Foto.8- ……..Y “wala” listo para pescar…lo que sea…

Nota: La instalación eléctrica  se omitió a propósito por considerarla falta de interés.
Como único comentario al respecto diré que la batería que instalé es una de 7.0A/h.  –20 h. de autonomía-

Ahora mirar y comparar los resultados  :shock:  :shock:  :shock:

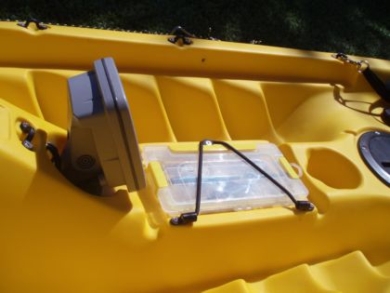

F-9 F-10
Made in NZ -Foto.9- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Made in Spain -Foto.10-

¡Bueno!, una vez terminado el proceso, comparar el resultado que hay entre las dos terminaciones de un mismo kayak,

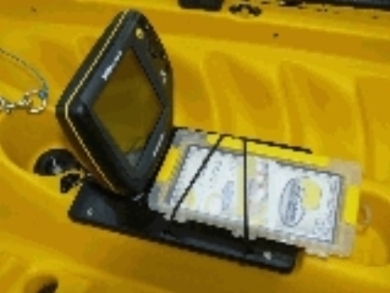

el original de NZ –Foto.9, izquierda- y el que  he realizado -Foto.10,derecha- made in Spain, sin taladros en el kayak ni placa base que ocupe la parte central.  :idea:

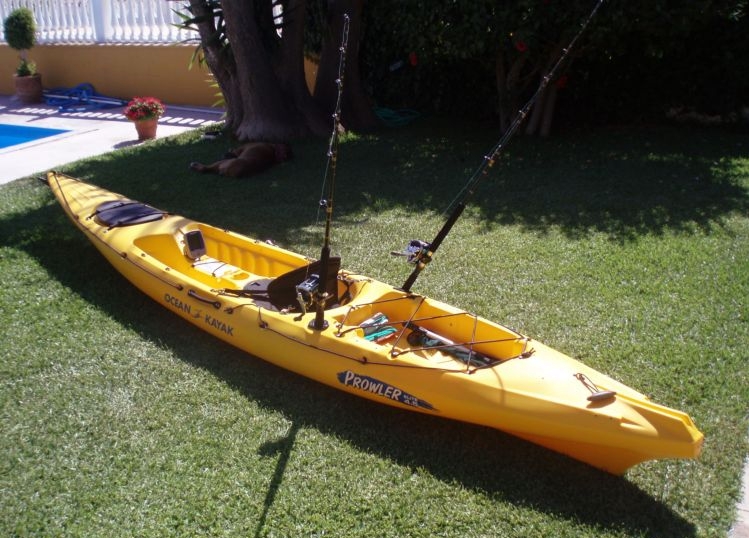

Mi Prowler Elite 4.5

Otto

No quiero despedirme sin presentaros a Otto, entrañable amigo, compañero, contramaestre y supervisor de todos los trabajos del kayak. Entre otras, una de sus funciones  principales consiste en pasar los controles de calidad y resistencia al kayak. Esto consiste básicamente en someter al brico a unos test  muy rigurosos, donde él y por supuesto siempre jugando, hace los siguientes test; patadas, cabezazos, tirones, olfateo, lametones, empujones….. Una vez que Otto finaliza su “trabajo”, y compruebo que el brico ha soportado con satisfacción todos los controles de “calidad”, justo este es el momento donde damos por finalizado y aprobado el trabajo.

Por último, me quedo con la esperanza y la satisfacción que este brico pueda ser de utilidad a alguien. ¿…?

Un abrazo,  ;)   y disculpar por el ladrillazo... :oops:

Albatros  –Rincón de la Victoria-
