De cómo instalé una Sonda Garmin Echo 150 en mi Prowler 13 sin tener ni idea…………

Introducción:
Antes que nada creo que debo introducir un poco el artículo; En primer lugar tengo que confesar que prácticamente partía de cero pues mis conocimientos en esto de las sondas son nulos, mi experiencia con sondas se reducen a leer las instrucciones de la Garmin echo 150 que mi mujer y mi hija me regalaron el DIA del Padre, por otro lado mis conocimientos en electrónica se reducen a lo aprendido en la EGB hace ya un huevo de años, aunque el bricolaje gracias a mi mujer y a un tal LeRoy (y no es el de FAMA) es una cosa que suelo practicar a menudo…………,peeeeeeeeeeeeeeeeeeeerooooooo preguntando se va donde sea y eso sí que sé hacerlo PREGUNTAR.
Pues entrando ya en faena, diré que lo que pretendía es instalar la sonda haciendo los menos agujeros posibles y que sea de quita y pon instantáneo, es decir que no tenga que estar atornillando o desatornillando para quitar la sonda o ponerla y que una vez quitada quede el menor rastro posible a la vista, pensando en que el kayak también lo disfrutaran mi mujer y mi hija este veranito y no quiero tener tornillos ni soportes que se puedan romper o herir a alguien…….
Dicho esto y después de leer, releer y volver a leer miles de blogs, foros, preguntar y repreguntar hasta hartar a foreros amigos, familiares y demás me puse manos a la obra.
Materiales:
-   Un Kayak Prowler 13, evidentemente….pero nunca se sabe…
-   Una Sonda, en mi caso una Garmin Echo 150.
-   Una batería para la sonda, yo compré en “securame” Batería recargable Li-Ion 12V 6500mAh larga duración con cargador, que me costo con portes y todo 44.26 euros.
-   Un tapón de Tubería de PVC de 90mm me costó 2.50 euros.
-   Un tapón de plástico para sellar el agujero por donde salen los cables me costó 50 cts.

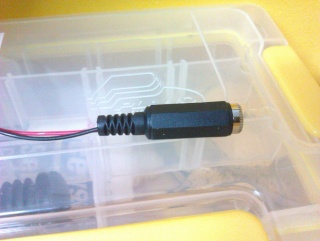

-   Una clavija macho para enchufar la sonda a la clavija de la batería me costó 80 cts.,

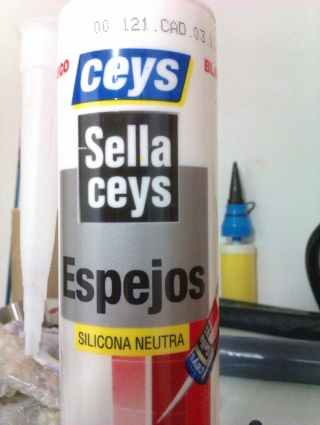

-   Un bote de silicona neutra para pegar espejos de la casa Ceys que compre en el  LeRoy y me costó 5.95 euros.

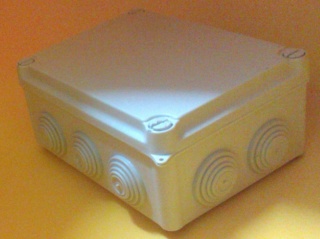

-   Una caja de conexiones estanca 2.5 euros.

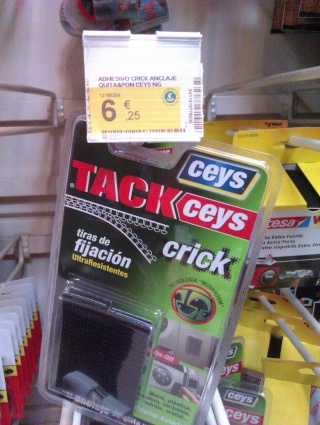

-   Un velcro de Ceys superresistente 6.25 euros.
-   Un fideo de los de la playa 1 euro en los chinos.


A la Faena:

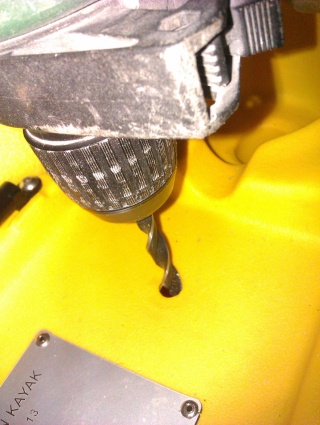

En primer lugar y una vez que tuve todos los materiales, que tardé un poco en conseguir, lo primero que hice fue agrandar el agujero que trae el kayak para poder sacar por ahí los dos cables que se enchufan a la pantalla de la sonda, el de corriente y el del traductor, fui con el taladro y una broca de metal (están mas afiladas) agrandando con cuidando y probando hasta que las conexiones salieran por el agujero.

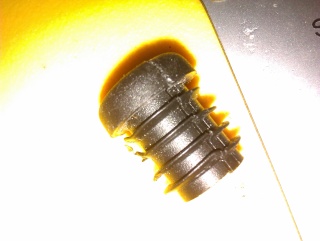

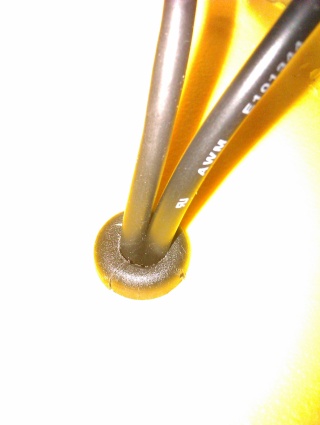

Después con el agujero hecho compré un tapón de los que van a presión    de la medida del boquete, le hice un agujero también para los cables y con un cutter corté hasta llegar al orificio así lo puedo abrir y meter los cables.

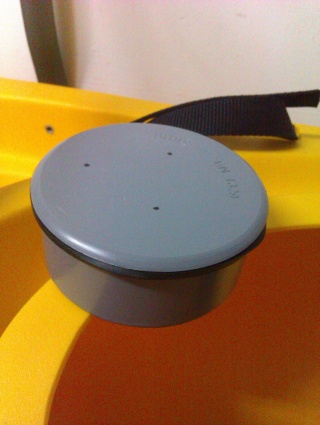

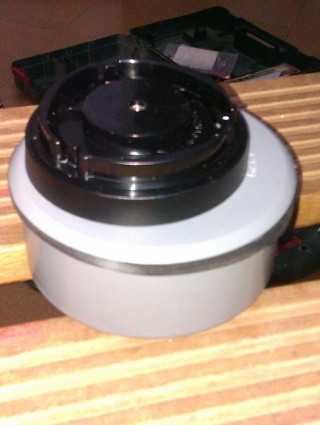

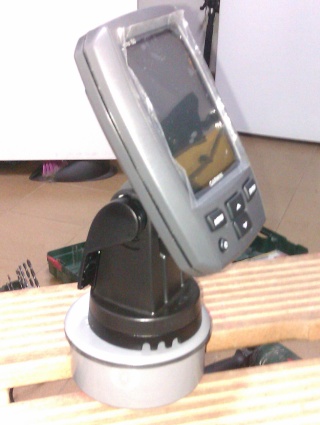

Ahora me tocó trabajar el tapón de PVC del soporte, para eso desmonté el soporte de la sonda, marqué en el tapón los 3 agujeros de los tornillos y les hice con el taladro y una broca fina los agujeros, después atornille el soporte y monté la sonda para ver que todo fuera bien,

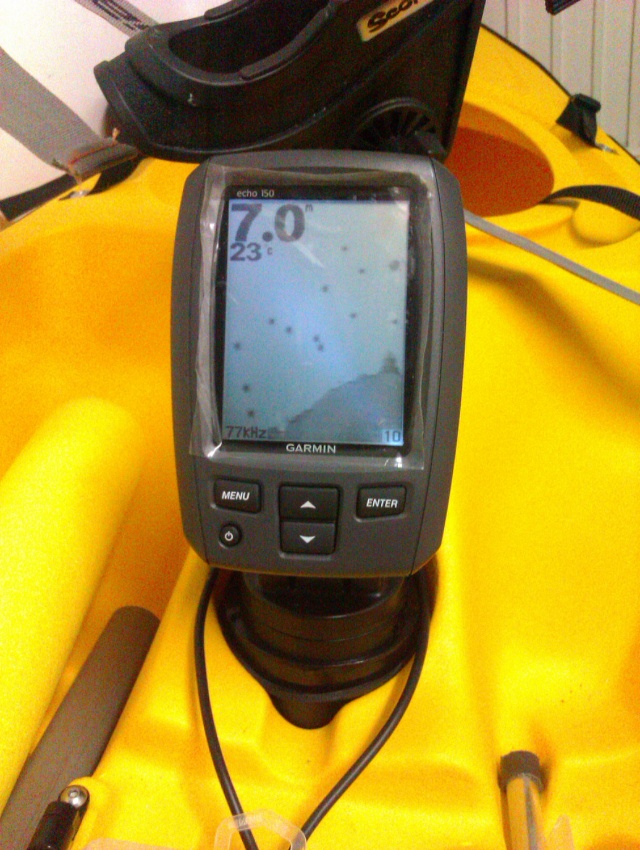

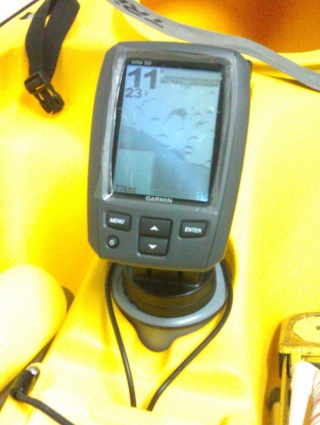

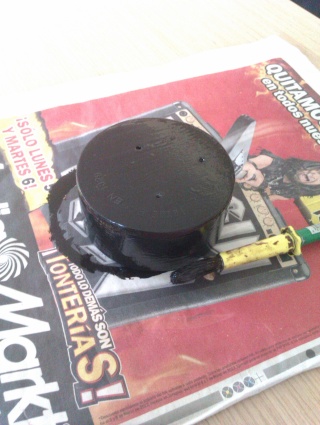

a su vez coloqué la sonda con el soporte en su lugar definitivo y enchufé los cables, una vez que comprobé que todo iba bien, lo volví a desmontar todo y pinté de negro el tapón, ya estaba terminado el soporte de la sonda, me faltaba el resto de la instalación.

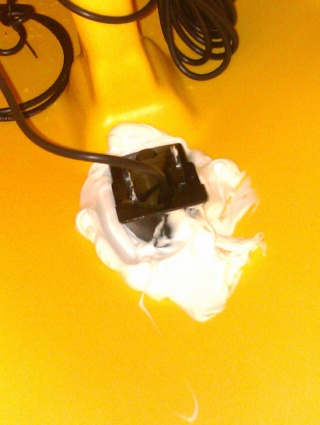

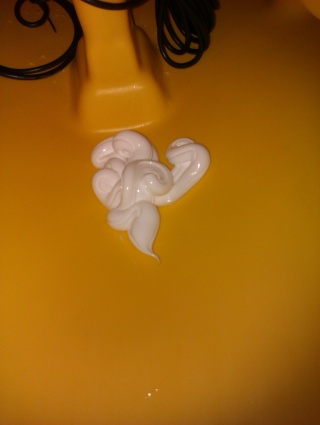

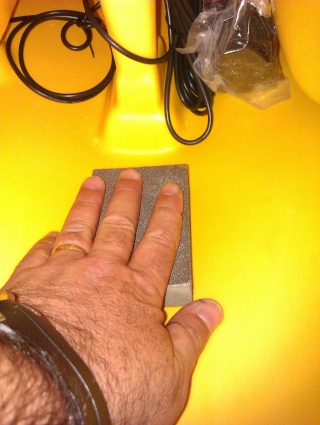

Con un taco de lija fino, lijé bien el lugar donde iba a pegar el traductor, luego con una bayeta un poco húmeda quité los restos y sequé bien, con la silicona eché un pegote gordo y presionando y moviendo el traductor hasta hacer tope con el suelo del kayak, pegué la pieza……..dejé secar 24 horas.

FINAL:

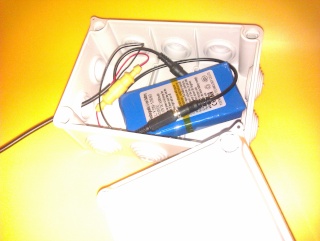

Ya no me quedaba casi nada; pegué el velcro en la caja estanca de conexiones, metí la batería e hice un agujerito para que tanto el fusible como la clavija de la sonda quedaran protegidas dentro de la caja de conexiones  y pegué la caja dentro del tambucho en un lateral;

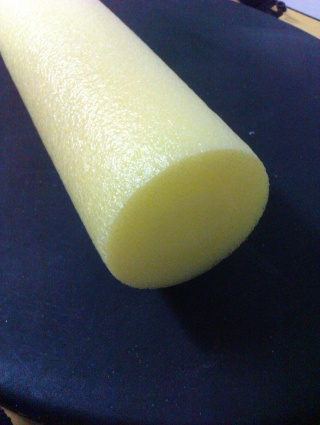

sujeté bien el cable sobrante con bridas y cortando el fideo hice un protector para el traductor de la sonda, y de esta manera hice la instalación de la Garmin 150 en mi Prowler 13.

 Gracias a Jesualdo, Félix, José, Antonio y otros compañeros del foro http://pescaenkayak.foroactivo.com  por sus consejos y  contestar pacientemente todas mis preguntas.


Desconectado _inaxio_

  • Usuario
  • Mensajes: 3141
  • Ubicación: San Sebastián
Muchas gracias Luisma, te ha quedado de lujo.
Un detalle que os pasa a todos los que haceís estos "tutoriales" es que las fotos se ven bien pero...como cada uno tiene su kayak al ser tan cercanas uno no se hace idea de exactamente donde estan ubicadas las cosas. Si fueran las fotos más lejanas se vería mejor...creo.

Lo comento porque de la decena de tutoriales que he visto me ha pasado en todos, el autor lo explica muy sencillo pero se mira las fotos y yo al menos me pierdo un poco.

Una pregunta, los cables que salen por el agujero, ¿cuando no teneís la sonda puesta los tapaís-protegeís de alguna forma?

Saludos

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
llevas razon pondre una foto completa del kayak, los cables no los protejo, con el tapon esse de goma queda sellado el sitio por donde salen......y no entra agua....

Desconectado Rapalero

  • Administrador
  • Usuario
  • *****
  • Mensajes: 7138
  • Ubicación: La Palma
    • https://www.rapaleando.com
Luisma, el tapón ese negro ¿cómo se pide y en qué tipo de tienda?

Gracias.
LEE LAS NORMAS ANTES DE PARTICIPAR Y BUSCA ANTES DE PREGUNTAR por favor, sigue alguna conversación si es posible.  Arriba del todo puedes buscar.

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
ohian yo compre va3 en varias medidas de los cuales solo me sirvió uno y tengo que volver a por mas.......no se como se llama pero me enterare...lo que hice es quitar el que sabes que trae el prowler y lo lleve a una ferreteria familiar, en las grandes superficies no lo encontré........ cuando me entere bien del nombre tecnico que le dan en la ferreteria te lo digo, aunque no sé si será su nombre pues ya sabes que aqui le cambiamos el nombre a las cosas...jajajaja

Desconectado 007mang

  • Usuario
  • Mensajes: 88
  • Ubicación: Cantabria Oriental
Rapalero es un tapon de los que se usan para tapar los extremos de los tubos y que queden cerrados para que no le entre porqueria yo los compro en ferreterias, los hay de distintos tamaños (diametros), tambien se utilizan para ponerlos como tacos en las patas de de tubo de las sillas cuando estas pierden las conteras. :sherlock:
Corred lubinitas, corred que ya os alcanzare.

Desconectado _inaxio_

  • Usuario
  • Mensajes: 3141
  • Ubicación: San Sebastián
pregunta de las mias...¿para que vale ese tapón?. Me refiero que si ya está hecho el agujero por el que pasan los cables no veo la utilidad del tapón, aunque seguro que la tiene.

Desconectado Nadir

  • Usuario
  • Mensajes: 3252
  • Ubicación: Cantabria
Si ponéis en Google "pasacables goma" encontraréis un montón de suministradores con cantidad de medidas para que se adapten a lo que necesitéis. De goma es más adecuado que esos de plástico.

Desconectado Hunter

  • Usuario
  • Mensajes: 823
  • Ubicación: Almería
El tapon sirve para no dejar un agujero muy gordo, por el que te podría  entrar bastante agua. La diferencia de diametro entre el conector de la sonda y los dos cables es muy grande. Asi se hacen un par de agujeros para los cables y cortas por el lateral para poder pasarlos. Se queda ajustado y en caso de vuelco pues es improbable que entre mucha agua, y más si sellas las uniones con silicona.

Yo puse un tapón de goma, pero tambiem me habia fabricado varios tapones con la suela de una chancla de playa.
Saludos.

Desconectado _inaxio_

  • Usuario
  • Mensajes: 3141
  • Ubicación: San Sebastián
Vale muchas gracias hunter, pensaba que eran muy pequeñitos los conectores. Podrían pensar un poco más estos de las sondas y hacerlos del diámetro del cable o inalámbricos y con baterias en la sonda (supongo que existirá pero muy extendido no debe estar).
Lo dicho, gracias.

Rapalero_Gijón

  • Visitante
Podrían pensar un poco más estos de las sondas y hacerlos del diámetro del cable o inalámbricos y con baterias en la sonda (supongo que existirá pero muy extendido no debe estar).

existir, existen...pero equipos del chichinabo. Las sondas estan pensadas para montarse en barcos, donde la bateria no es un problema. Aun asi, tiene su miga intalarlas bien, hay que ser un poco manitas, como para casi todo en este mundillo.

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
ohian he ido a la ferreteria a comprar mas tapones y tenerlos de reserva....su nombre tecnico es "tapon" o "tapon a presion" no me han sabido decir mas....jajajjajajajaja su precio 15 cts el tapon y su medida en mi caso 16mm de diametro y cuesta bastante sacarlo ehhhh tengo que meter la mano por abajo por que si no es imposible sacarlo desde fuera a menos que use un destornillador o algo asi........

Desconectado Rapalero

  • Administrador
  • Usuario
  • *****
  • Mensajes: 7138
  • Ubicación: La Palma
    • https://www.rapaleando.com
Vale, q
LEE LAS NORMAS ANTES DE PARTICIPAR Y BUSCA ANTES DE PREGUNTAR por favor, sigue alguna conversación si es posible.  Arriba del todo puedes buscar.

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
Bueno ahora que ya he puesto la sonda.......
y me marca pescao en el garage...........esta tarde me liado con otra cosita que ya llevaba en mente, he quitado el neopreno que no hay cojones a ponerlo solo y ya me veia metiendo a mi mujer en el tambucho pa que me ayudase a ponerlo y quitarlo,.......los burletes que me enseñaron en suministros de escombreras no me convencieron mucho por que eran planos y rectangulares,.....asi que segui con mi idea....compre un tubo de armaflex ( no se si se llama asi o esa es la marca) es una espuma de esas que se pone de aislante de los tubos de cobre de los aires acondicionados, la he cortado por la mitad y la he pegao con la misma silicona con la que pegué el traductor de la sonda........el resultado......a simple vista bueno, muy bueno.....
de esta menra tengo medio cm de grosor de espuma en contacto con la tapa.....
La espuma es una tira de 180 cms...yo medí y use aprox. 120 cms la medida del ancho es para tubos de 1/2

Desconectado Rapalero

  • Administrador
  • Usuario
  • *****
  • Mensajes: 7138
  • Ubicación: La Palma
    • https://www.rapaleando.com
he quitado el neopreno que no hay cojones a ponerlo solo


 :meparto: :meparto: :meparto: :meparto:

Mantengo el prowler 13 para colegas que me quieran acompañar y es lo primero que les mando, anda que no me lo paso bien.  :b1: :b1: :b1:
LEE LAS NORMAS ANTES DE PARTICIPAR Y BUSCA ANTES DE PREGUNTAR por favor, sigue alguna conversación si es posible.  Arriba del todo puedes buscar.

Desconectado _inaxio_

  • Usuario
  • Mensajes: 3141
  • Ubicación: San Sebastián
¿rapalero que kayak tienes ahora?
Aparte esos tapones de las ferreterias sabeís si los tienen en AKI?
* la sonda esta cerca la sonda que tengo en la seccion venta está vendida a falta de cobrar mañana

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
he quitado el neopreno que no hay cojones a ponerlo solo


 :meparto: :meparto: :meparto: :meparto:

Mantengo el prowler 13 para colegas que me quieran acompañar y es lo primero que les mando, anda que no me lo paso bien.  :b1: :b1: :b1:
pues explicate......jejejeje

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
he quitado el neopreno que no hay cojones a ponerlo solo


 :meparto: :meparto: :meparto: :meparto:

Mantengo el prowler 13 para colegas que me quieran acompañar y es lo primero que les mando, anda que no me lo paso bien.  :b1: :b1: :b1:
pues explicate......jejejeje
ademas tu tienes un prowler13???? o ya no??? no entiendo nada....

Desconectado Rapalero

  • Administrador
  • Usuario
  • *****
  • Mensajes: 7138
  • Ubicación: La Palma
    • https://www.rapaleando.com
Yo ando con el RK-500 1 que corre bastante más pero todavía tengo el Prowler 13 para cuando me acompaña algún amigo o la mujer. ¿MESENTIENDE?  :P

p.d. la mujer ya se lo sabe y me toca ponerlo a mi.  :-\
LEE LAS NORMAS ANTES DE PARTICIPAR Y BUSCA ANTES DE PREGUNTAR por favor, sigue alguna conversación si es posible.  Arriba del todo puedes buscar.

Desconectado LuismaCT

  • Usuario
  • Mensajes: 267
  • Ubicación: cartagena Mar menor y Mayor.....Donde haya pescao
    • rapaleando por la costa murciana
ok entendido pensaba que llevabas el prowler.........por eso no entendia.....
